事例5.業務用無線機の高周波(RF)部 生産中止(EOL)コンデンサの変更

事例5.業務用無線機の高周波(RF)部 生産中止(EOL)コンデンサの変更

<概要>

業務用無線機の送信部で使用している国内大手メーカのコンデンサが生産中止(EOL)となるため、ディスコン対象のコンデンサ部品を再選定しました。
この無線機はマイクロ波の400MHz帯で使用されるものです。

ディスコンとなるコンデンサは1608サイズおよび2012サイズであり、代替コンデンサは国内メーカ、海外メーカなど複数社を提案し、現行コンデンサからの変更に対するメリット、デメリットを示した上で、お客様に選択していただきました。

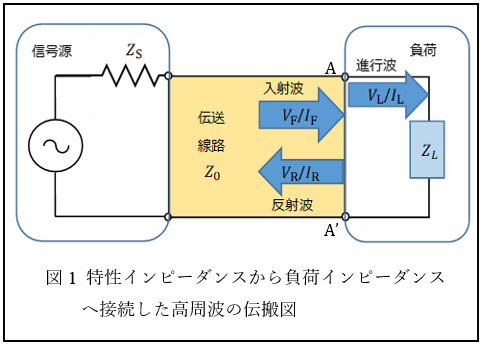

また、無線機などの高周波(RF)回路機器では、高周波(RF)特有の整合調整が必要となるため、主要部品(RFICやRFディスクリートなど)間のインピーダンス整合を代替コンデンサで調整した後、無線機の各種無線特性を検証しました。

この事例は、基板改版をしないでコンデンサを変更するご要望に対して、代替コンデンサの定数変更だけで実現したものです。

部品サイズを変更しないで整合調整した回路例

もちろん、コンデンサを2012や1608サイズから1005や0603サイズへの変更など、部品の小型化を含めたディスコン対策をご要望であれば、基板レイアウトの改版と併せて対応することも可能です。

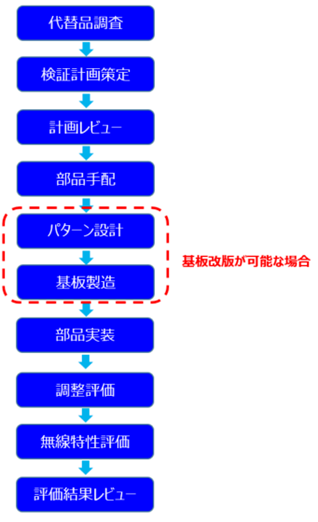

<工程>

工程

<検証項目>

無線機の各種評価項目

  • 周波数偏差
  • 占有帯域幅
  • スプリアス強度
  • 空中線電力
  • 隣接チャネル漏洩電力
