ノイズ周波数解析ツールのご案内

WTIでは、EMI対策を行う際に非常に便利な「ノイズ周波数分析ツール」(エクセルシート)を販売しております。

 価格:29,800円 ⇒ 今だけ無料 (お試しキャンペーン)

ノイズ周波数解析ツールの無料お試しキャンペーンをご希望のお客様は、ページ下部にある「無料ご相談お問い合わせはこちら」ボタンをクリックし、問い合わせページのコメント欄に「ノイズ周波数解析ツール希望」と記入して送信してください。

「EMI対策受託サービス」の詳細はこちら
「電波暗室レンタルサービス」の詳細はこちら



ノイズ周波数解析ツールの特長

昨今、電波暗室は非常に稼働率が高く、これら設備を利用したEMI対策検討では、限られた時間の中でノイズ対策方法を見つける必要があります。しかし、機器のハードウェアがますます複雑化していく中、ノイズの原因となる発振源を特定するのに時間が掛かってしまった経験はございませんでしょうか?

そんな時、役に立つのが「ノイズ周波数解析ツール」です。

規格オーバーとなったノイズピークや対策したいノイズ周波数から簡単に発振源を推定することができます。このため、本ツールをご利用いただくことでノイズ対策を効率的に進めることができます。



画面と操作例

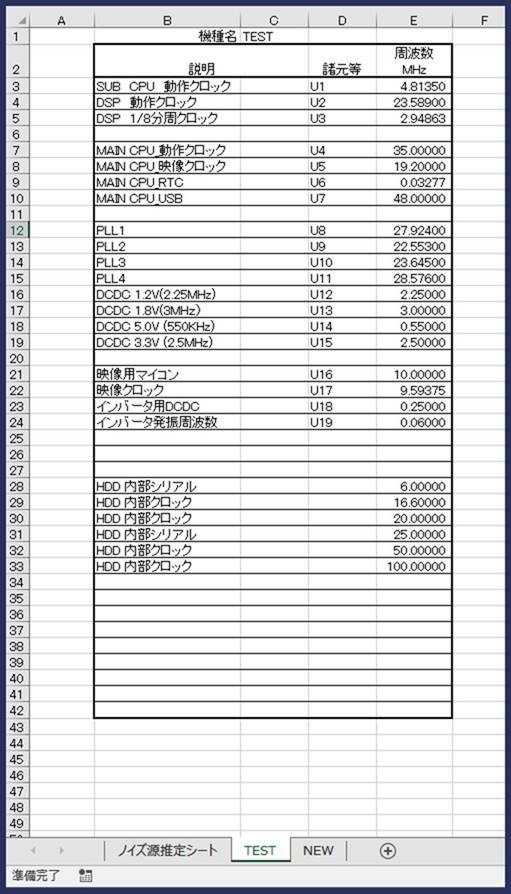

まず、図1のシートにEMI対策検討を行う製品のノイズ発振源を登録します。このノイズ発振源は最大40個まで登録できます。

図1 ノイズ発振源リスト登録例
1 ノイズ発振源リスト登録例

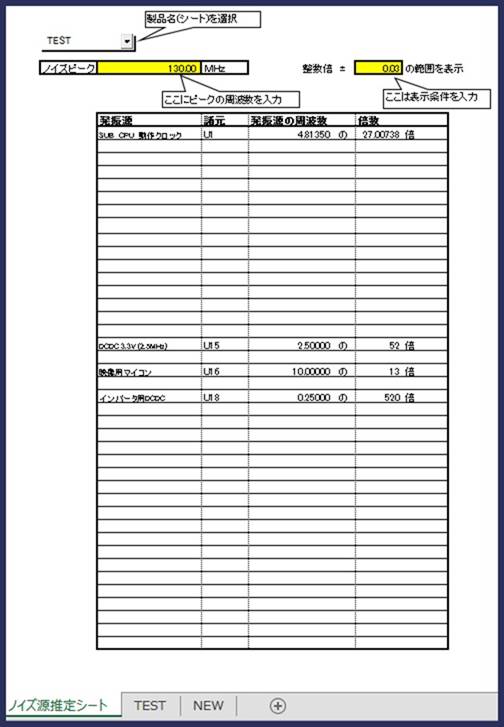

次に図2に示しますノイズ源推定シートで対策が必要なノイズの周波数を入力すると、原因と推定されるノイズ発振源が表示されます。また、ノイズが各発振源の何倍の高調波に相当するのかについても表示されます。

図2 ノイズ源推定シートの例
2 ノイズ源推定シートの例

これらノイズ発振源情報を基にピンポイントで対策を施すことで効率的に作業を進めることができます。



お問い合わせ

ノイズ周波数解析ツール購入ご希望の方はページ下部の「無料ご相談お問い合わせはこちら」ボタンをクリックいただき、下記のようにご記入の上、送信ボタンのクリックをお願いいたします。

【お問合せフォーム記入内容】
お問合せ項目: EMI対策(電波暗室)
お問合せ内容: ノイズ周波数解析ツール購入希望

折り返し弊社担当から、購入手続き等につきまして、ご連絡いたします。
