EMI(伝導・放射ノイズ)対策検証受託サービス

伝導ノイズ、放射ノイズの対策でお困りのお客様に最適なサービスです。

EMI(伝導・放射ノイズ)対策検証受託サービス

機器の高速化に伴い製品開発の工程では、EMCElectro-Magnetic Compatibility:電磁両立性)対策の占める割合が増加する傾向にあります。

EMC EMIElectro-Magnetic Interference:電磁妨害)
EMSElectro-Magnetic
Susceptibility
:電磁感受性)

このような状況の中、伝導ノイズ、放射ノイズなどのEMI対策を行う電波暗室や対策設備の確保にお困りではないでしょうか?
Wave Technology
WTI)ではこれらお客様が抱える製品開発上の課題をクリアするため、各種国際規格(IECFCCCISPRVCCI)に対応した簡易電波暗室や伝導ノイズ、放射ノイズの分析に必要な設備を保有しており、これら設備をフル活用したEMI対策検討受託サービスを提供しております。

EMI規格認証前の伝導ノイズ、放射ノイズ対策・検討を専門の技術スタッフがお客様に代わって実施させていただきます。

<EMI対策検討可能な製品>
民生機器、医療機器、舶用機器、電源装置(単相最大4.5 KVA※1)、無線通信機器など※2

1 放射エミッション(最大20 A , 310 VAC40550
Hz
, 440 VDC)、

雑音端子電圧(最大16 A, 250 VAC50/60 Hz, 400 VDC
2 現在、車載機器の測定に必要な設備は保有しておりません。

EMI対策検証受託サービスの特長

①当社は設計開発受託サービスを主体に事業を行っていることから、アナログ、デジタル、高周波、電源および筐体設計など各種技術分野に精通した技術スタッフが揃っております。
これら技術スタッフが設計者の視点から伝導ノイズ、放射ノイズなどのEMI対策検証を実施致します。

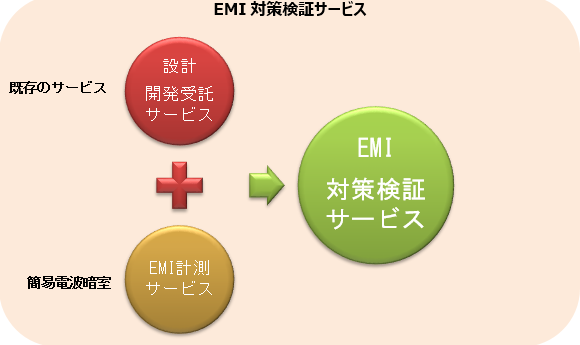

EMI対策検証受託サービス



②伝導ノイズ、放射ノイズ対策検証の結果、ハードウェアの改版が必要な場合は、基板設計~試作、再評価~認証試験代行サービスまでワンストップで対応いたします。
当社のワンストップサービスをご利用いただくことによって、お客様は再試作の段取り、電波暗室の再予約から検証準備など手間を要する作業から解放され、その他の開発業務に集中することが可能となります。

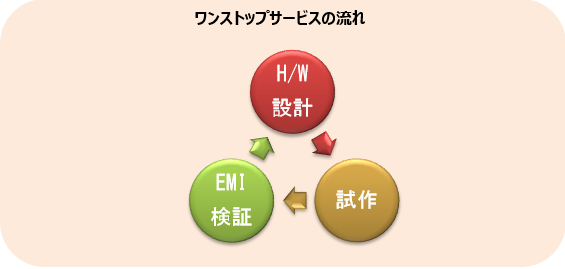

ワンストップサービスの流れ

EMI対策検証サービス料金の詳細は↓からお問い合わせ下さい。

「電波暗室レンタルサービス」をご利用のお客様には、通常価格29,800 円の「ノイズ周波数解析ツール」を無料で進呈いたします。⇒サービスご利用有無にかかわらず今だけ無料(お試しキャンペーン)

●「ノイズ周波数解析ツール」の詳細はこちら

ノイズ周波数解析ツールの無料お試しキャンペーンをご希望のお客様は、「無料ご相談お問い合わせはこちら」ボタンをクリックし、問い合わせページのコメント欄に「ノイズ周波数解析ツール希望」と記入して送信してください。



ご利用いただいたお客様の声

EMI対策検証受託サービスをご利用いただいたお客様から以下のような満足したとの言葉をいただいています。

自社では難しかった対策がすぐにできた   改善結果に満足   ノイズ低減の知見と共に
良好な結果が得られた
社内で一週間以上かけて対策できなかった内容が、すぐに改善できました。結果に満足しています。
(放射ノイズ対策をご依頼いただいたお客様)
  結果が改善したので満足しています。
(伝導・放射ノイズ対策をご依頼いただいたお客様)
  ノイズ対策に想定よりも時間がかかったが、ノイズ発生源を特定し、ノイズ低減方法の知見も教えてもらえました。さらに改版で良好な結果を得ることができたので満足しています。
(伝導・放射ノイズ対策をご依頼いただいたお客様)



EMI対策検証設備の特長

当社の設備は伝導ノイズや放射ノイズなどのEMI対策検討を効率的に実施することを想定し、EMI対策検討に特化したもの導入しております。これら設備をお客様にご利用いただくレンタルサービスも実施しております。

電波暗室レンタルサービスのページはこちら

◆電磁波可視化システム

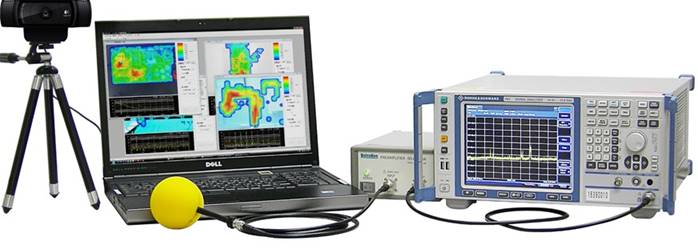

電磁波可視化システムをご利用いただけることで対策ポイントを容易に特定することができます。測定した電磁界の強度レベルは測定対象物の実画像と重ね合わせて、パソコンのモニタ上でヒートマップ上にカラー表示できます。測定周波数や対象物の大きさなど、仕様に応じてカスタマイズできます。よって、基板上のノイズ分布はもちろんのこと、ケーブルなどに伝導・放射するノイズの状態も可視化して確認することができます。

電磁波可視化システム

電磁化可視化システムのシステム構成、測定手順、測定データ解析手順については以下の動画をご覧ください。





【伝導ノイズ対策への活用例】

電磁波可視化システムを使った伝導ノイズ対策への活用例をイメージ図でご紹介します。

伝導ノイズで規格NGになっている製品の基板を電磁波可視化システムで確認したところ以下の図のようになっておりました。(赤いところほどノイズレベルが高いイメージです。青はノイズの影響がないエリアです。)

これを見ると、発信源となるノイズは小さいエリアに閉じ込められており理想的な設計であることがわかります。
しかし、このノイズに起因する伝導ノイズが電源ケーブルに漏れていました。
実はこの基板を筐体に組み込んだ時に問題がありました。

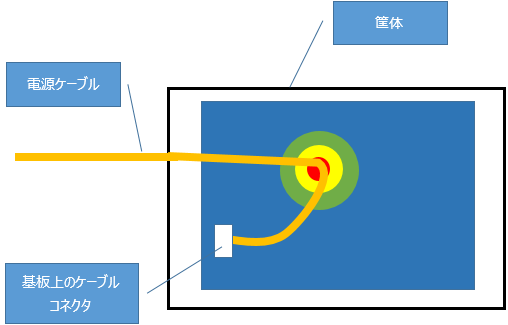

この図の様に筐体に組み込む際、電源ケーブルを筐体内部に引き込み基板上の電源コネクタに接続するのですが、その余剰ケーブルがノイズ源の真上を通っていました。せっかく、基板上のノイズを理想的な状態で閉じ込めているのに、これでは肝心の電源ケーブルがノイズで汚染され伝導ノイズとして外部に伝播します。そればかりか、この電源ケーブルがアンテナとして作用し外部に放射ノイズも放出します。

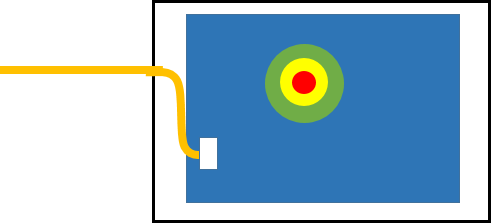

このような場合、ノイズ源に干渉しないように内部ケーブルの引き回しを見直してやるだけで、大幅にノイズレベルが改善します。

内部ケーブルの配線見直し例

伝導ノイズ対策は、わかってみれば意外に単純なことなのですが、設計者はまず自分の設計した基板の対策が不十分だったんじゃないか?などを考え、それらを対策検討の中で1つずつ確認しようとします。もちろん、その手法でも答えに辿り着くのですが、圧倒的に時間と労力が掛かります。

Wave Technology(WTI)は伝導ノイズおよび放射ノイズの対策を効率的に行うため、電磁波可視化システムやΔ型LISNなど最新の設備を導入しております。

Wave Technology(WTI)はこれら設備を駆使しお客様のEMI対策を効率的にサポート致します。また、電波暗室レンタルサービスとしてお客様自身にもご利用いただけます。

電波暗室レンタルサービスはこちら⇒ emi-01.htm



◆雑音端子電圧※3測定システム

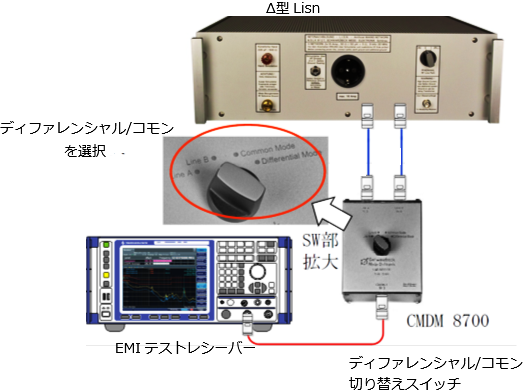

関西初のサービスとして、雑音端子電圧(伝導ノイズ)の測定では、ディファレンシャルモードとコモンモードノイズの切り分けが可能な電源インピーダンス安定化回路網(Δ型LISN:Line Impedance Stabilizing Network)をご利用いただけます。このことによって効率的な伝導ノイズの対策検討が可能となります。

雑音端子電圧測定システム



※3 伝導ノイズレベルのことを雑音端子電圧と呼びます。

【雑音端子電圧(伝導ノイズ)測定例】
1に通常のVLISNによる雑音端子(伝導ノイズ)電圧測定結果を示します。

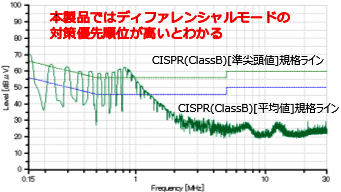

この測定結果にはディファレンシャルモードノイズとコモンモードノイズが混在しております。よって、ノイズ成分の切り分けが困難であり、ノイズ対策は経験と勘に頼った試行錯誤のアプローチが中心となります。
このため、伝導ノイズの
対策・検証には多くの時間を要しておりました。

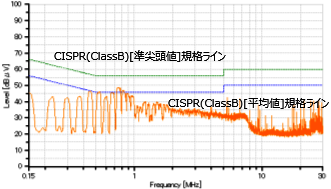

図1 通常の雑音端子電圧(伝導ノイズ)測定結果

1 通常の雑音端子電圧(伝導ノイズ)測定結果

当社のΔ型LISNは、図2に示しますとおりディファレンシャルモードノイズとコモンモードノイズを別々に測定することが可能です。

(a) ディファレンシャルモードノイズ測定結果図2 当社のΔ型LISNで測定した結果 (a) ディファレンシャルモードノイズ測定結果

(b) コモンモードノイズ測定結果図2 当社のΔ型LISNで測定した結果 (b) コモンモードノイズ測定結果

2 当社のΔLISNで測定した結果

伝導ノイズの原因を分析し、効率的な対策検討を実施するためにΔ型LISNは無くてはならない設備です。

もちろん、通常のVLISNもございます。

<設備の詳細>
◆簡易電波暗室の仕様
IEC、FCC、CISPR、VCCIなど各種国際規格に対応した簡易電波暗室となります。放射エミッションは150 kHz
~ 6 GHz、雑音端子電圧は9 kHz ~ 30 MHzの周波数範囲で測定が可能です。

簡易電波暗室の仕様



主な仕様

暗室サイズ

3×7×2.6(H)m

測定距離

3 m

測定可能周波数

150 kHz ~ 6 GHz

シールド特性

150 kHz1 GHz 100 dB以上、1 GHz10 GHz 80 dB以上
 (MIL Std285

測定装置

・システムコントローラ (マイクロウェーブファクトリ)
EMIテストレシーバー (ローデ・シュワルツ)

アンテナ

・ループアンテナ  (9 kHz ~ 30 MHz)
・バイログアンテナ (30 ~ 1000 MHz)
・ホーンアンテナ  (1 ~ 6 GHz)

電源インピーダンス
安定化回路網
(Δ型LISN

VLISN

9 kHz ~ 30 MHz
単相2 (L/N/PE)16A(250V AC)

電源装置

・電源フィルタ AC500V 30A
・交流安定化電源DP045S 単相4.5 KVA

計測支援システム
(自動制御)

・ターンテーブル φ1.2m埋込型、 耐荷重100kg
・アンテナ昇降機 昇降範囲 11.6m(グラウンドプレーン面より)

付帯設備

ITVカメラシステム
・インターホン

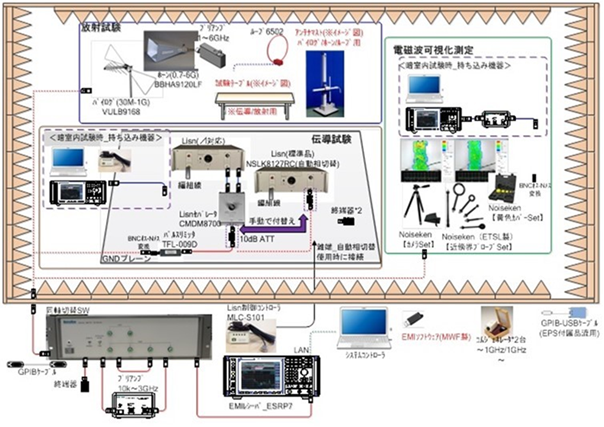

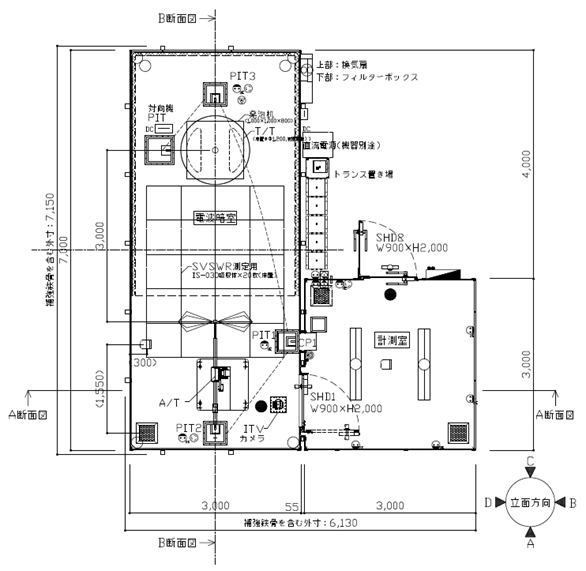

◆弊社のEMI測定システム図

同じ簡易電波暗室内で放射エミッション測定、雑音端子電圧(伝導ノイズ)測定、電磁波可視化測定ができます。

弊社のEMI測定システム図



電波暗室レンタルサービスのページはこちら
