#040 EMI対策 ~伝導エミッション(雑音端子電圧) V型電源インピーダンス安定化回路網~

今回は伝導エミッション(雑音端子電圧)のお話をします。

雑音端子電圧は、製品から発生したノイズがACコードを経由して商用交流電源100Vへ漏れ出す伝導ノイズを指し、図1に示したV型電源インピーダンス安定化回路網(以下、LISN)を使って測定します。

V型電源インピーダンス安定化回路網(LISN)

図1 V型電源インピーダンス安定化回路網(LISN)



測定器から得たノイズレベルが、規格値を超過している場合はノイズモードの切り分け調査を行い、調査結果に応じた対策が必要になります。

しかしながらV型LISNの出力(測定器)は、ノーマルモード電流とコモンモード電流が共に見えてしまうため、観測したノイズがノーマルモードなのかコモンモードなのか区別がつかないというデメリットがあります(実際に下図へノーマルモード電流とコモンモード電流を書き込んでみました)。

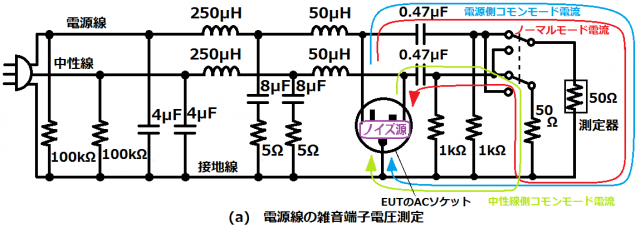

電源線の雑音端子電圧測定

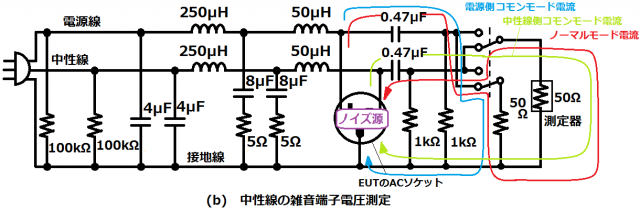

中性線の雑音端子電圧測定

このデメリットを解消したのが⊿(デルタ)型LISNになります。

続きは次号でお話しします。
