無線通信モジュール用アンテナ設計・評価受託

Wave Technology(WTI)では、Bluetooth(BLE)、ZigBee またはLPWA(LoRa、Sigfox、Wi-SUN、LTE-NB1(NB-IoT))などの無線通信モジュール用アンテナの設計から試作評価までを受託させていただきます。

パターンアンテナ設計例
パターンアンテナ設計例

例えば、Bluetooth(BLE)、ZigBee またはLPWA などの無線通信モジュールで使用されるアンテナでは、お客様のご要望に応じ、以下のようなご提案をさせていただくことが可能です。

①コスト重視の場合
パターンアンテナを使用する場合が多く、逆F型・ミアンダ(メアンダ)型などお客様に最適なアンテナをご提案いたします。

②小型化やサイズ重視の場合
板金や高誘電率な樹脂を用いた立体型の最適なアンテナをご提案いたします。

また、市販のチップアンテナを使用する場合では、実装状態によってアンテナ利得は大きく変わります。このため、実装状態でのアンテナ利得評価にも対応いたします。

チップアンテナの放射パターンシミュレーション例

チップアンテナの放射パターンシミュレーション例



以下にWTI のアンテナ受託設計・評価受託サービスの特長をご紹介いたします。



■ WTI の無線通信モジュール用アンテナ設計・評価受託サービスの特長

WTI の無線通信モジュール用アンテナ設計・評価受託サービスの特長は2 つあります。

1. 「デバイス開発」と「応用製品開発」分野に経験豊かなエンジニアが在籍しています。そしてデバイス開発エンジニアは通信モジュールの開発経験も有し、応用開発エンジニアは各種無線機から携帯電話などの開発経験があります。これらの経験から、各種無線規格を理解し、高周波(RF)の知見が必要なアンテナ設計・評価のサービスをご提供します。

2. 最適な無線通信方式の選定(Bluetooth(BLE)、ZigBee またはLPWA など)から、設計・評価、技術基準適合認定(技適)申請まで様々なご要望に対応します。

これらの特長から、WTI では以下のようなお客様のご要望に的確にお応えすることが可能です。

※アンテナの設計・評価についてのご要望例

① 無線通信機器の通信距離を改善したい
② 小さな製品スペースに収まるアンテナを設計したい
③ アンテナの評価をしたいが電波暗室が無いので評価してほしい
④ アンテナの設計がよくわからないので提案してほしい
⑤ 技術基準適合認定(技適)申請を依頼したい



上記以外にも、様々なご要望に対してご提案させていただきますので、「これからIoT/M2M 製品を開発したいので無線通信部分の設計全般をサポートしてほしい」といった方も、お気軽にご相談ください。



■アンテナの設計・評価受託の流れ

仕様決め

お客様のご要求に基づき、通信方式(BluetoothZigBeeLoRaSigfoxWi-SUNなど)・周波数・基板仕様・ご希望サイズなどを決定します。また市販のチップアンテナを評価も対応します。



設計

用途に合わせたパターンアンテナを設計します。高周波用のシミュレータソフトを使用します。



マッチング回路
チューニング

ネットワークアナライザを用いてマッチング(整合)回路を最適化します。



評価

電波暗室でアンテナ放射特性を評価し、指向性を確認します。



納品

パターンアンテナのCADデータ、アンテナ放射特性の評価結果など、お客様のご要求に応じた成果物を納品します。



■各通信方式について

IoT/M2M 製品は近距離無線通信に適したBluetooth(BLE)、ZigBee や、LPWA(Low Power Wide Area)に分類されるLoRa やSigfox、Wi-SUN、LTE-NB1(NB-IoT) など目的に応じて様々な通信方式が採用されています。

それらのBluetooth(BLE)、ZigBee もしくは、LPWA には通信モジュールが使われており、無線通信モジュールの要となるのがアンテナです。

分類 通信方式 到達距離
(最大)
伝送速度 利用帯域
(日本)
LPWA SIGFOX 50km 約100bps 920MHz帯
LoRa 15km 約250kbps 920MHz帯
Wi-SUN 1km 約800kbps 920MHz帯
NB-IoT 20km 約100kbps LTEバンド
近距離無線 Bluetooth(BLE) 数十m 約1~3Mbps 2.4GHz
ZigBee 数十m 約250kbps 2.4GHz



各通信方式の位置付け

各通信方式の位置付け
(出典:総務省ホームページ

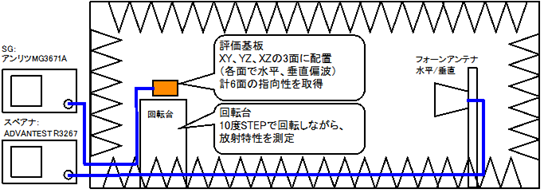

アンテナ放射特性の測定系
アンテナ放射特性の測定系

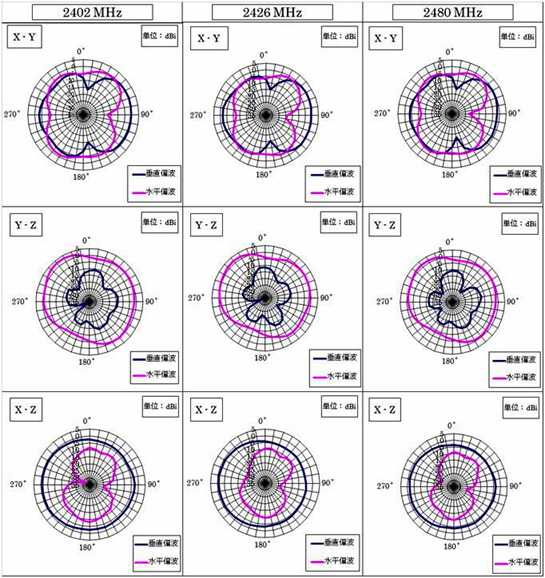

アンテナ放射特性の評価例
アンテナ放射特性の評価例
