評価ボード販売（ワイヤレス給電キット）
ワイヤレス給電の原理試作や評価に最適な高周波電源キットです。送受電アンテナ（動作周波数500 kHz）もご用意していますので、ワイヤレス給電システムの実験評価、学習・自作用途としてのご利用や、製品に組み込んで簡易検討をされる場合などに最適です。
・開発設計及び研究の初期段階でのご活用用途に
技術検証等、その技術の実現性を早い段階で検証いただけます。・学習用キットとしてのご利用に
トレーニングキットとしてご利用いただくことで手軽にワイヤレス給電の原理が学べます。・高周波電源ボードと送受電アンテナのキットでのご購入、高周波電源ボード単体ご購入のどちらも選択いただけます。
・送受電アンテナは、お客様のご要望に応じてカスタムで設計させていただきます。
販売アイテム 〜ワイヤレス給電用高周波電源キット〜
New! ワイヤレス給電評価用 高周波電源ボード
◆設定ピンと可変抵抗で出力周波数の変更が可能
◆ご要望に合わせた仕様変更にも対応
◆アンテナや周辺回路の設計、試作、評価についても対応
項目 スペック 基板サイズ※1 60 × 70 × 20 mm 動作周波数 10 KHz ～ 6.78 MHz 出力電圧 ±50 V 出力電力 50 W 保護回路 過電流保護、温度保護 ※1：突起物は含まない
価格￥178,000(税別)
New! ワイヤレス給電評価用 高周波電源ボード＋送受電アンテナ
ワイヤレス給電評価用 高周波電源ボードの標準品としてご用意可能な送受電アンテナの仕様です。
送受電アンテナの動作周波数は500 kHzです(電磁誘導方式で動作)。
（アンテナの仕様は予告なく変更する場合があります）
価格￥198,000(税別)
ワイヤレス給電双方向通信評価用モジュール基盤販売
▶ 双方向通信評価用モジュール基板の外観とスペック
RX基板にTX基板をかざすと、自動でワイヤレス給電を開始します。RX基板に接続したセンサに5 Vを供給して動作させ、センサの情報をA/Dで自動取得します。センサの情報は付属のPCアプリでモニタ可能です。PCアプリは表示方法やデータ処理など、ご要望に応じで変更対応いたしますのでお気軽にご相談ください。(納期および費用は別途相談させていただきます。)

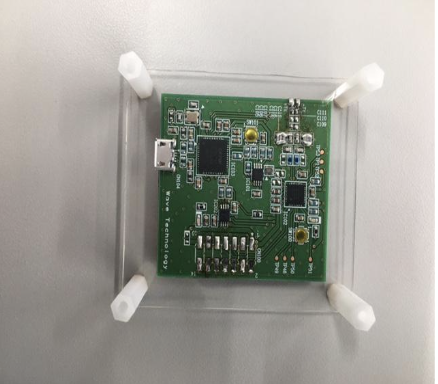

・TX基盤
項目 スペック 基板サイズ 40 × 40 mm 動作周波数 13.56 MHz PCとの接続 microUSB 電源 5 V (USBから供給)
・RX基盤
項目 スペック 基板サイズ 20 × 20 mm 動作周波数 13.56 MHz センサ接続 JST ZH 3極
1：5 V, 2：GND, 3：センサ出力
※センサ出力は最大5 V。
※標準で温度センサ実装電源 TX基板からワイヤレス給
・標準PCアプリ
給電しているRX基板のID、読み取ったセンサ電圧や、RX基板に実装されている温度センサの情報をプロット。
※ご要望に応じてカスタマイズ可能。
▶ 価格・TX基板/RX基板、標準アプリ セット：１８８，０００ 円
お客様からのリクエスト募集
分解調査レポート、計測システム、評価ボードとして販売を期待するアイテムがありましたら、“お問い合わせ“からご連絡をお願いいたします。内容に応じて検討させていただきます。
