リバースエンジニアリング

システム製品の回路解析から搭載モジュールの解析までの一貫業務を担当いたします。

リバース解析/ティアダウン(例:サンプル基板のレイヤ出し・回路図作成等)をはじめとする、リバースエンジニアリングの受託サービスをご提供しています。
競合他社製品の先行技術調査やディスコン(生産中止)対策の解析など、様々なご要望にお応えします。

システム製品の回路解析から搭載モジュールの解析までの一貫業務を担当いたします。



こんな方にオススメです

  • 他社製品から技術動向を知りたい
  • 設計情報の残っていない製品の改版が必要(生産終了品(EOL・ディスコン)対応等)
  • 基板のレイアウト情報が知りたい


Wave Technology(WTI)では次のようなサービスをご提供いたします。

  • 回路基板の精密研磨による全配線層の撮影、回路トレース、回路図作成、ブロック図作成
  • 実装部品の取り外し、電気測定、データシートの調査、部品表(BOMリスト)の作成
  • 非破壊/破壊解析による構造調査
  • 実装モジュールの分解調査

  • その他ご要望に応じて解析内容をご提案させて頂きます。

キーワード
 ディスコン・EOL・代替検討・生産中止、リバースエンジニアリング、リバース解析
 ティアダウン他社品解析、先行技術調査、回路解析

サンプル資料
詳細資料をご希望の方はこちら
その他お問い合わせはこちら



リバースエンジニアリング サンプル資料

外観
搭載部品ナンバリング
研磨後の各レイヤー(1層〜3層)
研磨後の各レイヤー(4層〜6層)
搭載部品リストの一部
回路図
プリント基板構造解析

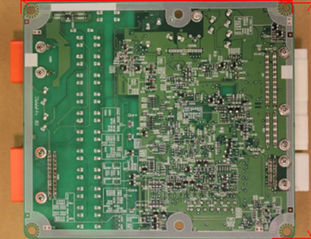

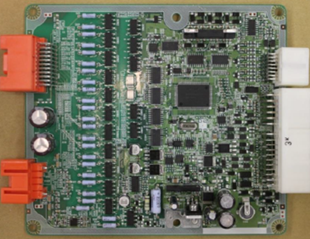

<外観>

外観

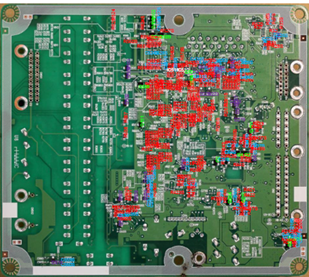

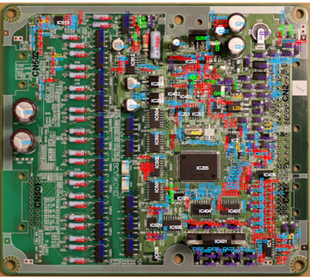

<搭載部品ナンバリング>

搭載部品ナンバリング

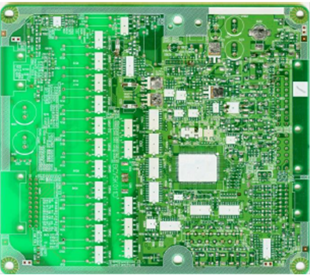

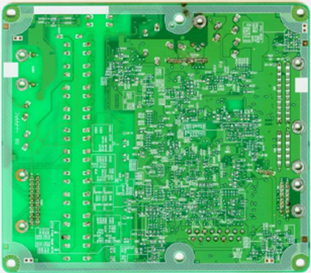

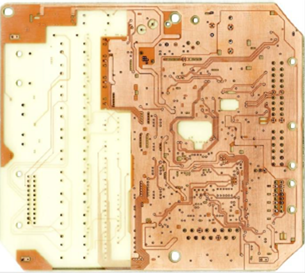

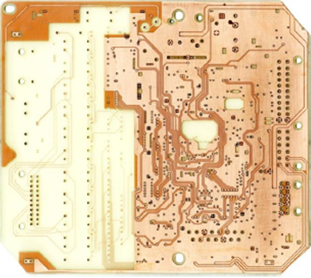

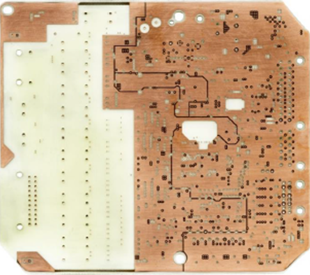

<研磨後の各レイヤー(1層〜3層)>

研磨後の各レイヤー(1層〜3層)

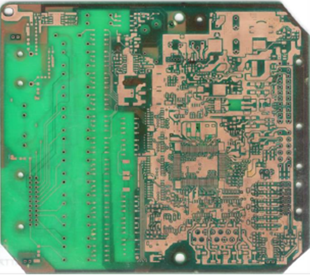

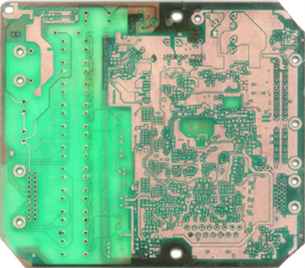

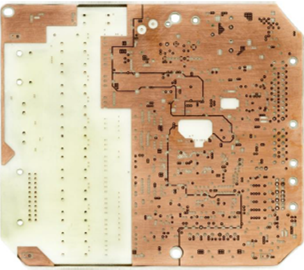

<研磨後の各レイヤー(4層〜6層)>

研磨後の各レイヤー(4層〜6層)



<搭載部品リストの一部>

種類 詳細 小計 合計
抵抗 チップ抵抗 353 379
金属皮膜 26
コンデンサ アルミ電解コンデンサ 9 193
タンタルコンデンサ 4
チップセラミックコンデンサ 180
コイル コアコイル 1 8
チップ型コイル 8
ホトリレー   16 16
水晶振動子   1 1
ダイオード PNダイオード 32 78
ツェナーダイオード 42
Rectifier 4
トランジスタ バイポーラ 22 26
MOS 3
IGBT 1
IC マイコン 1 27
その他 26
コネクタ 外部接続用コネクタ 4 4
部品総数 732

IC
番号 IC マーキング 型番等 機能
101 5030-EJA
2CE
G1409
Infineon
BTS5030-1EJA
Smart High-Side Power Switch
102 LTBVW
4C50
e3
LINEAR
TECHNOLOGY
LT3481
36V、2A、2.8MHZ Step-Down
Switching Regulator with
50μA Quiescent Current
103 TJA1042
G7 04
D423
NXP
TJA1042
High-speed CAN transceiver
with Standby mode
104 TJA1042
G7 04
D423
NXP
TJA1042P
High-speed CAN transceiver
with Standby mode
105 F JAPAN
B91F592BS
419 Z73
SS E1
SPANSION
MB91590 シリーズ F592BS
32ビット・マイクロコントローラ
FRファミリ FR81S

抵抗
番号 R 種類 サイズ マーキング 測定値[Ω]
51 チップ抵抗 1608 101 100
52 チップ抵抗 3216 473 47k
53 チップ抵抗 1005 1k
54 チップ抵抗 1608 0 0
55 チップ抵抗 2012 472 4.7k

コンデンサ
番号 C 種類 サイズ マーキング 測定値[F]
101 アルミ電解 日本ケミコン 4ME 470 25V 470μ
102 アルミ電解 日本ケミコン 4FY 1500 6.3V 1500μ
103 チップコンデンサ 1005 48n
104 チップコンデンサ 2012 1n
105 チップコンデンサ 1608 98n

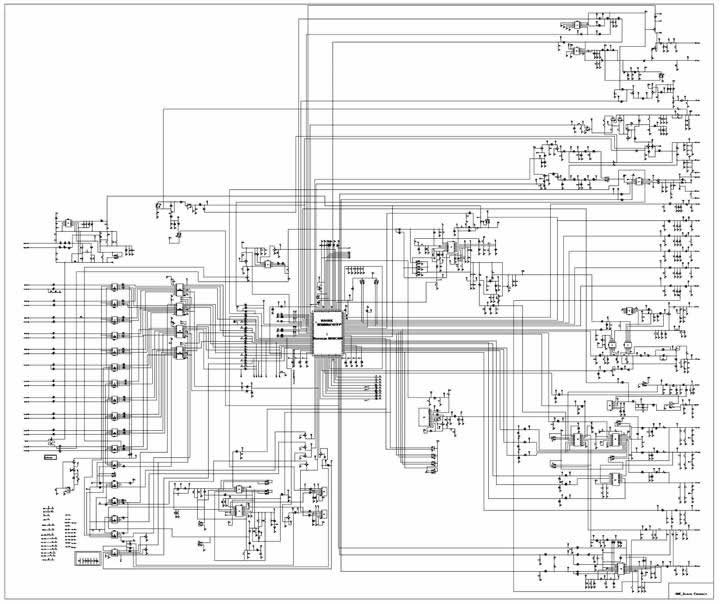

<回路図>

回路図



<プリント基板構造解析>

プリント基板構造解析


  全体厚 1625.4
@ 1層-めっきA 27.8
1層-めっき@ 3.1
A 1層-鉄芯 18.2
B 1-2層絶縁層 324.2
C 2層-鉄芯 30.9
D 2-3層絶縁層 199.2
E 3層-鉄芯 30.9
F 3-4層絶縁層 326.3
G 4層-鉄芯 30.5
H 4-5層絶縁層 203.8
I 5層-鉄芯 29.8
J 5-6層絶縁層 32.6
K 6層-鉄芯 16.5
L 6層-めっき@ 2.7
6層-めっきA 23.4
M 1層-めっき上 22.7
N 6層-めっき上 18.5
O 1層-基材上 24.9
P 6層-基材上 20.6
Q VIA径(Ø) 450.0

リバースエンジニアリングのサンプル資料はこちら

外観
搭載部品ナンバリング
研磨後の各レイヤー(1層〜3層)
研磨後の各レイヤー(4層〜6層)
搭載部品リストの一部
回路図
プリント基板構造解析
