電気設計受託サービス

【アナログ・デジタル回路設計、FPGA開発、ソフトウェア設計、基板設計、試作、検証、信頼性評価】

Wave Technology(WTI)はセンサ応用技術と無線通信を組み合わせたIoT・M2M関連機器の開発を得意としております。仕様検討、アナログ・デジタル回路設計、FPGA開発、ソフトウェア設計、基板設計、試作及び検証まで一貫して受託させていただきます。



IoT・ICT機器開発に必要な技術要素

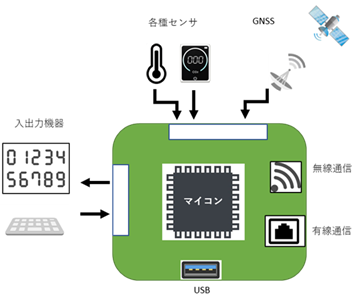

IoT・ICT機器開発に必要な技術要素が組み込まれた基板例

IoTICT機器開発に必要な技術要素を網羅しています

Wave TechnologyWTI)が有する技術要素

電気設計受託範囲
主な開発実績
回路設計・FPGA開発受託
ソフトウェア設計受託
基板レイアウト設計受託
検証業務受託



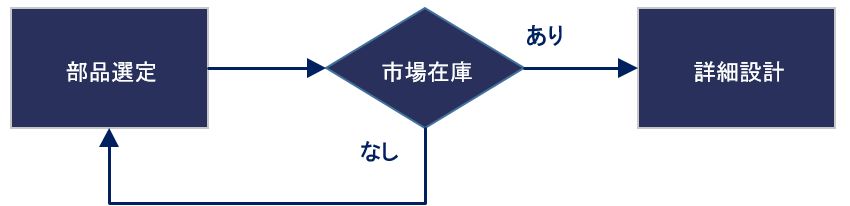

電気設計受託範囲


●技術領域の広さと幅広い対応力から生まれるワンストップサービスで製品開発を全般的にサポートします。
●ワンストップサービスでお客様の製品開発をスピードアップします。
●開発請負、技術派遣などお客様のご要望に応じフレキシブルに対応します。

仕様検討

詳細設計

試作機製作

検証

システム検討
ハードウェア検討
ソフトウェア検討
仕様書作成

アナログ回路設計
デジタル回路設計
高周波回路設計
FPGA設計
ソフトウェア設計
基板レイアウト設計
筐体設計

部材調達
基板製作
部品実装
筐体製作
動作確認

検証計画作成
ハードウェア検証
ソフトウェア検証
EMI検証
検証報告書作成

 Wave TechnologyWTI)のワンストップサービス



主な開発実績


フォークリフト用自律航法ユニット開発事例(←クリック!)

GPS受信できない倉庫内で加速度センサやジャイロセンサなどの情報からフォークリフトなどの位置を特定するユニット

フォークリフト用自律航法ユニット開発事例

フォークリフト用自律航法ユニット開発事例



ゴルフカートナビ開発事例(←クリック!)

ゴルフカートの位置情報を920 MHzの特定小電力無線モジュールによって本部に集約するユニット

ゴルフカートナビ開発事例

920MHz

ゴルフカートナビ開発事例



デジタル制御電源開発事例(←クリック!)

システム要求に対してMPUdsPIC)がリアルタイムに電源を制御し、動的に電圧、電流を可変させることができる電源

デジタル制御電源開発事例

デジタル制御電源開発事例



その他の主な開発実績

開発件名 概要 開発要素
自動車運転状態
解析ユニット
車に搭載するユニットで加速度センサ、ジャイロセンサから得られるデータをSDカードに保存する。このデータをPC用アプリケーションで解析することによって、ドライバーの運転状態(急発進などの有無)を解析する装置 回路、基板、筐体、ファームウェア、PC用アプリケーションソフト
バイク用位置
情報通信ユニット
バイクの位置情報を3G回線で本部に送信するユニット 回路、基板、筐体、ファームウェア
Wakeup
Receiver
一定周期で起動し電波が届いた時だけ完全に起動する無線LANモジュール 回路、基板、筐体
無線機用パワー
アンプ評価ソフト
無線機用パワーアンプ(PA)の評価プログラム
PLLAGCをパソコンから制御するソフト
PC用アプリケーションソフト
店内連絡
システム
店舗内で使用する業務用無線機 回路、基板
RF ICLTEIC)制御ボード LTERF ICの制御ボードおよびRF ICを搭載するサブシステムボード 回路、FPGAGUIソフトウェア
物質分析装置 測定対象物にLED光を照射し、反射光を測定。測定結果をホスト(パソコン)にBluetoothまたはUSB通信で送信し、ホスト側でパターンマッチングにより対象物を特定する装置 回路、基板、筐体、ファームウェア、PC用アプリケーションソフト
業務用カメラ
制御基板
カメラからの映像、音声データを光ケーブルから受信しO/E変換後FPGA内で映像データに加工を施しホストCPUに受け渡す機能を有するボードの開発 回路、FPGA設計、基板
ジョイスティック
制御基板
ジョイスティックからのアナログ出力をマイコンのADCでデジタル変換しそのデータをホストCPUに受け渡すための制御ボード 回路、基板、ファームウェア
LCDバックライト
制御ボード
LCDバックライト用制御ボード 回路、基板

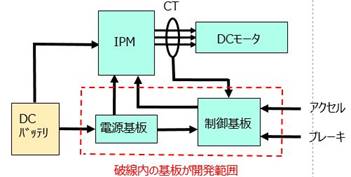

EV
モータ制御基板
EV車用のモータ制御基板、IPM(インテリジェントパワーモジュール)駆動電源の開発   回路、基板
エアコン異常検知
監視ストレージ
エアコン稼働状態(消費電力、エラー発生の有無など)をロギングするシステム 回路、基板
信号発生器 10 MHz入力から2系統の122 MHz (0 dBm) を生成し出力するボード 回路、基板
LANユニット 通信レート1.25 Gbpsの光通信制御ボードEV車用のモータ制御基板、IPM(インテリジェントパワーモジュール)駆動電源ブロック図
FPGAで通信データのパケット化などの高速処理を行う
回路、FPGA、ファームウェア、基板、筐体
PCモニタ用
LANユニット
通信レート1.25 Gbpsの光LANネットワーク内に設置し通信内容をPCでモニタする装置 PCとの通信にはUSB3.0を使用する 回路、FPGA、ファームウェア、基板、筐体

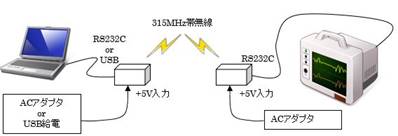

病院内ネットワーク
システム
医療機器のデータを病院内で使用可能な315 MHzの微弱無線を使用し集約するシステム 315MHz帯を使用したシリアル通信の無線化 315MHz帯を使用したシリアル通信の無線化 回路、ファームウェア、基板、筐体
音声合成ユニット 日本語のテキストデータを音声にして読み上げる装置
市販品のPCボード(IntelEdisonボード)を内蔵する
OSYocto Linux v1.6
回路、ファームウェア、基板、筐体、PCアプリケーションソフト
LED照明用
スイッチング電源
最大22 W 16 VLEDを駆動するためのLEDコントローラ基板
PWMパルスによって調光制御が可能
回路、ファームウェア、基板
ニッケル水素用
急速充電器
6chニッケル水素電池用急速充電器
Wave TechnologyWTI)で開発した劣化抑制充電アルゴリズムを採用
回路、ファームウェア、基板、筐体
モバイルPV充電器 リチウムイオン電池を内蔵し太陽電池やUSBからの充電が可能
リチウムイオン電池に蓄電した電力を基にスマートホンなどのモバイル端末を充電する
回路、ファームウェア、基板
ZigBee
RFモジュール
NXPARM内蔵RF ICを使用した2.4 GHz ZigBeeモジュール 回路、基板
車載用
Hブリッジコントローラ
車の駐車ブレーキ制御コントローラ
車載用モータドライバICMPUから制御する
回路、基板
ワイヤレス
マイクシステム
300 MHz帯のワイヤレスマイクシステム
主にチューナ受信部の開発を担当
回路、基板、ファームウェア
920MHz
無線モジュール
Silicon Labs RF ICを使用した920 MHz無線モジュール 回路、基板
ナットライナー用
モータコントロール
ユニット
自動車の生産工場などで使用されるナット類を締める装置に内蔵されるモータコントロール用の基板 回路、基板
太陽追尾架台用
制御基板
太陽光発電用ソーラパネルが太陽に対して常に最適な向きになるようにモータで制御する装置に内蔵されるDCブラシレスモータ制御基板 回路、基板
血液透析用
排液モニタ装置
血液透析装置の排液ラインに光学的センサ(受発光1セット)を2セット装着し、2セットの間にフィルターを設置することで、排液のフィルター前後(濾過前後)の吸光度を測定する。測定結果を演算することによってフィルターでトラップされた大分子量物質の漏出量などを推算する装置 回路、基板、ファームウェア、筐体



回路設計・FPGA開発受託


IoTICT機器以外にもマイコン、FPGAを有するカスタムボード全般について受託開発可能です。
●アナログ・デジタル・高周波・基板アートワークの各設計者が集結しており最適なハードウェアをご提案できます。



対応可能デバイス一覧

デバイス メーカ 対象シリーズ
マイクロコントローラ NXP i.MXアプリケーション・プロセッサ(ARM,
8-bit S08シリーズ
Microchip PIC161824dsPIC
Texas Instruments MSP430, C6000DSP,
TIVA C シリーズ
ルネサス 8, 16-bit 超低消費電力マイコン
RL78, 78K, R8C
32-bit RISCマイコン
V850, SuperH
FPGA
CPLD
Xilinx Spartan, Artix, Kintex, Virtex,
CoolRunner-U CPLD
Altera Cyclone, Arria, Stratix,
MAX10
Lattice ispMACH4000

※本表に無いデバイスについてもご相談に応じます。



ソフトウェア設計受託


●対応言語 C, C++,C#, LabVIEW, VisualBasicなど
●ハードウェアとソフトウェアを一括で受託開発可能であるためデバッグ効率が良く開発をスピードアップできます。

プログラム開発環境

メーカ 開発環境 デバッガ
Microchip MPLAB IDE Real ICE, PIC KIT3
ルネサス CS+
統合開発環境Hew
E1, E10 (SH2A)

※本表に無いプログラム開発環境についてもご相談に応じます。



基板レイアウト設計受託


●基板レイアウト設計だけでも対応します。
●アナログ・デジタル・高周波・電源の各エンジニアが揃っており、設計的視点から基板レイアウト設計します。
●筐体設計も対応可能であるため、クリアランスチェックと問題点の修正がタイムリーに行えます。



筐体とのクリアランスチェック例

筐体とのクリアランスチェック例



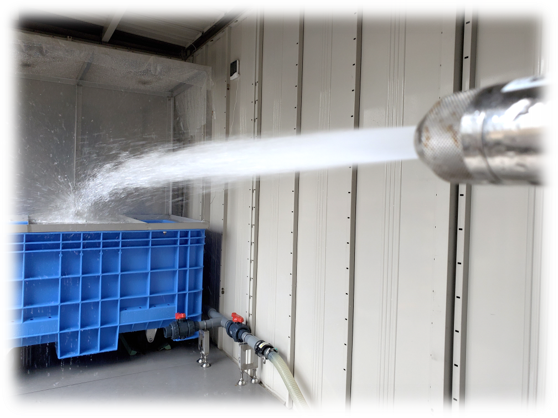

検証業務受託


●製品開発で大きなウェイトを占めるEMI対策も保有する電波暗室で対応します。
●検証報告書の作成に関して、社内教育を徹底しており、わかりやすく、まぎれのない報告書を作成します。

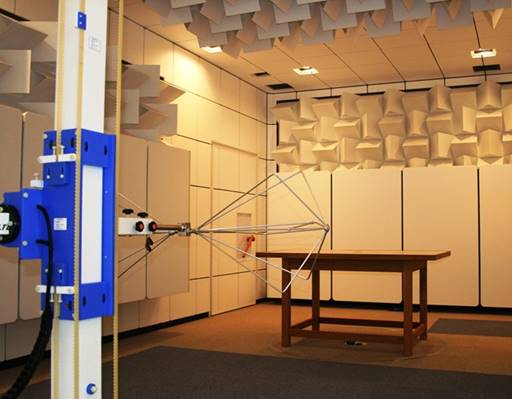

簡易電波暗室内部イメージ

簡易電波暗室内部イメージ



※   Wave Technology(WTI)のEMI対策検証サービスが支持される理由

  1. アンテナ放射エミッション・雑音端子電圧について測定できる簡易電波暗室をご利用いただけるだけでなく、専門の技術スタッフがEMI対策検討まで対応いたします。
  2. 対策検討の結果、ハードウェアの改版が必要な場合は、基板設計〜試作、再評価〜認証試験代行サービスまでワンストップで対応いたします。
  3. 電磁波可視化システムをご利用いただけることで対策ポイントを容易に特定することができます。

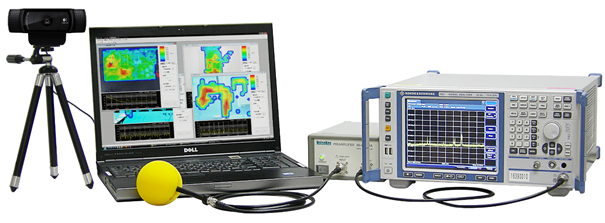

電磁波可視化システム

電磁波可視化システム



EMI対策でお困りの場合は、是非Wave TechnologyWTI)にご相談ください。

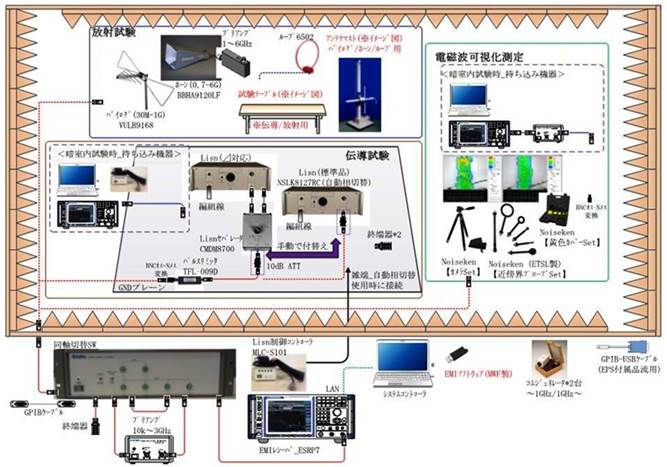

Wave Technology(WTI)のEMI測定システム全体図

Wave TechnologyWTI)のEMI測定システム全体図
