各種高周波部品開発

フィルタ回路設計評価

必要な周波数のみ最小限の損失で通過させ、不要な周波数は確実に減衰させる回路がフィルタ回路です。
通過させる周波数により、

LPF(Low Pass Filter) : 低域通過フィルタ
HPF(High Pass Filter) : 高域通過フィルタ
BPF(Band Pass Filter) : 特定の周波数のみ通過させるフィルタ
BRF(Band Rejection Filter) : 特定の周波数のみ減衰させるフィルタ

があります。

WTIでは、周波数200MHz12GHzにおいて、L/Cを用いた各種フィルタ回路、マイクロストリップラインを用いた各種フィルタ回路の設計・評価の実績があります。
またこれらを組み合わせることで、お客様の目的に合ったフィルタ回路をご提案します。


フィルタ等価回路 フィルタ特性
フィルタ等価回路 フィルタ特性


【主な開発実績】

開発件名 概要 主要特性
フィルタ回路設計評価 L/C回路を用いた各種フィルタを設計評価 周波数
~10 GHz
--- ---
・マイクロストリップラインを用いた各種フィルタを設計評価 周波数
~10 GHz
--- ---
・通信装置の高調波スプリアスの低減検討のためフィルタを調整 周波数
~500MHz
--- ---

合成分配回路設計評価

市販の増幅器を用いて設計する場合、どうしても出力電力などが不足することがあります。
このとき複数の増幅器に電力を等しく分配し、増幅された電力を低損失で合成する合成分配器が必要になります。

WTIでは純粋に50Ω系での合成分配を行う回路から、異なるインピーダンスに合成分配を行う回路まで、様々な開発経験があり、お客様の目的にあった回路をご提案します。


合成・分配回路製作事例
合成・分配回路製作事例


【主な開発実績】

開発件名 概要 主要特性
合成・分配器設計 ・マイクロストリップラインを用いた各種分配器設計評価
 ウィルキンソン、90° ハイブリッド
周波数
~8 GHz
--- ---

スイッチ回路設計評価

信号が通過する経路のオン・オフを切り替えるスイッチ回路では、オンとオフの比を表すアイソレーション特性が重要となります。
WTIでは市販のMMICを組み合わせることで、アイソレーション50dBを実現したスイッチモジュールの開発実績があります。


スイッチ等価回路 スイッチ電磁界解析モデル
スイッチ等価回路 スイッチ電磁界解析モデル


【主な開発実績】

開発件名 概要 主要特性
24G SW MDLの設計開発 ・車載レーダに使用するスイッチ部品を開発 周波数
24 GHz
アイソレーション
< -50 dB
---

局部発振回路設計評価

周波数コンバータで基準となる信号を生成する回路が、局部発振器(LOLocal Oscillator)です。この局部発振器では、高い周波数安定度と低位相雑音が必要となります。そのため、PLL(Phase Locked Loop)を用いた、周波数シンセサイザーが使われます。


局部発信器ブロック図 VCO: Voltage Controlled
Oscillator

電圧制御型発振器
PLL:  Phase Locked Loop 位相同期ループ
TCXO:Temperature Compensated
Crystal Oscillator

     温度補償回路付水晶発振器
Loop Filter : ループフィルタ
局部発信器ブロック図

WTIでは、市販のVCOとPLL-ICの組合せまたはVCO内蔵PLL-ICいずれかを選定して周波数シンセサイザを設計します。低位相雑音でのご要求であれば市販VCOとPLL-ICの組合せ、実装面積の小型化のご要求であればVCO内蔵のPLL-ICを選定しています。
周波数シンセサイザの設計では、位相雑音、Lock Time、周波数安定度特性が重要なため、TCXO、VCO、PLL-ICの選定とループフィルタの設計が重要になります。特に位相雑音とLock Timeは相反する特性のため、ループフィルタの回路に起因します。ループフィルタの回路は、VCOの特性、PLL-ICの特性、ループ帯域や位相マージンなどのパラメータで回路設計をします。これらを適切なパラメータの組合せで、マイクロ波帯において、周波数シンセサイザを設計した実績があります。

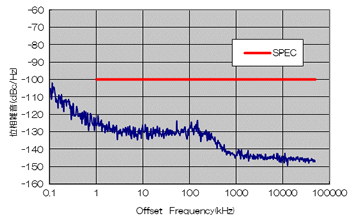

PLL 位相雑音特性例 PLL 位相雑音特性例
PLL 位相雑音特性例 PLL-IC Lock Detect 信号例


【主な開発実績】

開発件名 概要 主要特性
携帯電話用VCO/PLLモジュールの開発 ・各種携帯電話用VCO/PLLモジュールを開発 --- --- ---
2.45GHz帯マイクロ波電源の開発 ・信号発振器の回路を設計(VCO内蔵PLL-ICを使用) 周波数
2.42.5 GHz
--- ---
アップコンバータユニット開発 ・局部発振器の回路を設計(VCO内蔵PLL-ICを使用) 周波数
400 MHz
--- ---
122MHz信号発振器の開発 ・局部発振器の回路を設計(VCO内蔵PLL-ICを使用) 周波数
122 MHz
位相雑音
-100dBc/Hz
(@1kHz)
---



《技術コンサルティングのご案内》

WTIは、高周波(RF)のコンサルサービスを「テクノシェルパ」のブランド名で行っております。以下のようなお悩み・ご要望にお応えします。

  • 「自社設計品で性能が出ない」
  • 「発振が止まらない」
  • 「特定の部品が故障しやすい」
  • 「高周波の知識が全くないので設計外注の依頼もできない」
  • 「開発イメージのみから仕様書まで落とし込んでもらえないか」

詳しくは「テクノシェルパ」の高周波(RF)コンサルサービスのページをご覧ください。
