電子たばこ IQOS ILUMA 分解調査レポート
New! IQOS ILUMA 分解調査レポート
競争が激化する国内の加熱式電子たばこ販売において、トップシェアを維持し続けるフィリップ・モリス・インターナショナルが製造するIQOS ILUMA。
誘導加熱方式を採用した電子たばこであり、ホルダー側のコイルに高周波電流を印加することで、たばこスティック内のブレード(サセプタ)温度を上昇させることができる。
今回、IQOS ILUMAを分解し、部品表の作成、基板レイヤ写真の撮影を行い、基板レイヤ写真から、回路図・ブロック図をリバース解析で作成した。
IQOS ILUMAは8層ビルドアップ基板を2枚使用し、センサや制御回路・誘導加熱回路を高密度実装している。また、温度センサの配置についても工夫がみられる。
【内容】

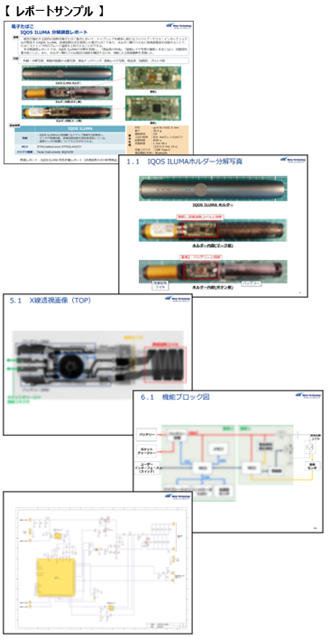

外観・分解写真、樹脂内配線のＸ線写真、部品ナンバリング、各層レイヤ写真、部品リスト、回路図、ブロック図
【 目 次 】
分解写真
- IQOS ILUMAホルダー分解写真
- 部品ナンバリング
- 基板１ TOP面 ナンバリング図
- 基板１ BOTTOM面 ナンバリング図
- 基板２ TOP面 ナンバリング図
- 基板２ BOTTOM面 ナンバリング図
- レイヤ写真
- 基板１基板１ レイヤ写真
（L1レジスト面、L1～L8、層間ビア、L8レジスト面）- 基板２ レイヤ写真
（L1レジスト面、L1～L8、層間ビア、L8レジスト面）
- 部品リスト
- 基板１ 部品リスト
- 基板２ 部品リスト
- 樹脂内配線のX線写真
- X線透視画像（TOP、SIDE）
- X線３D画像
- 機能ブロック図・回路図
