反射係数とは?~スミスチャートとの関係~(その2)

みなさん こんにちは。テクノシェルパ技術コンサルタントの河野です。

前回 反射係数についてブログで紹介させていただきました。
今回はその反射係数とスミスチャートとの関係について紹介させていただきます。

当社の高周波(RF)コンサルサービスはこちら

<2021期間限定キャンペーンのお知らせ>

オンデマンド講座-Mr.Smithで学ぶインピーダンスマッチングの基礎は現在(2021年9月30日まで)、受講料半額キャンペーン実施中です。ぜひこちらをご覧ください。



前回のブログで反射係数Γと伝送線路の特性インピーダンスZ0と負荷インピーダンスZLの関係は次式であることを説明しました。





これを正規化インピーダンスz = ZL / Z0で書き直すとΓ = (z – 1) / (z + 1) となります。

正規化された負荷インピーダンス(z = r + jx Ω)と反射係数Γ = Γr + jΓi の関係は以下のとおりです。

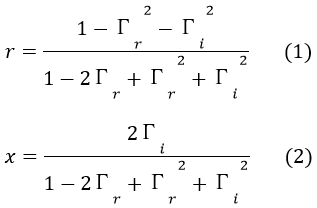

ここで、実部、虚部それぞれ等しいので、次の2つの式が導出されます。





ここで(1)式を整理すると次式となり、rをパラタメータとした円の方程式となります。

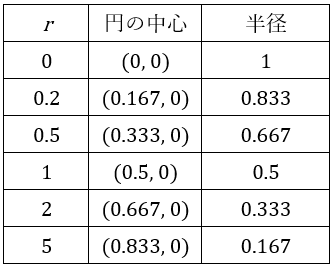

この(3)式において代表的なrと円の中心/半径の関係は以下の表になります。





これらをグラフにすると図1となります。





どこかで見たことのあるグラフになりました。そうです。このrをパラタメータとした円がスミスチャートの等抵抗円なのです。

次に(2)式を整理すると次式となり、xをパラメータとした円の方程式となります。

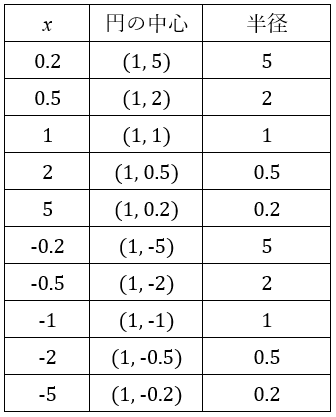

この(4)式において代表的なxと円の中心/半径の関係は以下の表になります。





これらをグラフにすると図2となります。





反射係数|Γ|≦1なので、実際のグラフとしては、中心(0, 0)、半径1の円の内側のみ(赤線領域)となります。

これらxをパラメータとした円が、スミスチャートの等リアクタンス円となります。



こうして、図1と図2を合体させることでスミスチャートが完成します。
このようにインピーダンスと反射係数をスミスチャートで図示することが可能となるのです。
