ドローンDJI Phantom4 BMU基板 分解調査レポート
New! DJI Phantom4 BMU基板 分解調査レポート
現在、高効率かつエネルギー密度の高いリチウムイオン電池が幅広い製品で使用されているが、安全かつ効率よく使用するためにはバッテリーマネジメントユニット(BMU)が必要である。

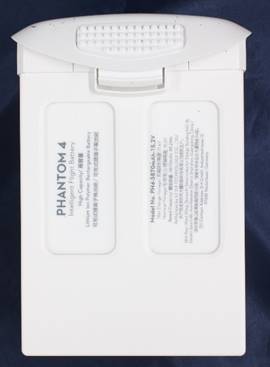

本分解調査レポートでは、ドローン市場において圧倒的なシェアを持つDJIの、バッテリー残量表示・過充電/過放電防止機能・自己放電保護機能を有したPhantom4のBMUについて分解し、部品表の作成、基板レイヤ写真の撮影をおこない、基板レイヤ写真から、回路図をリバース解析で作成した。
【内容】
外観・分解写真、部品ナンバリング、各層レイヤ写真、部品表、回路図
