#080 EMI対策 ~π型アッテネータ その2~

今回もπ型アッテネータのお話です。前回は、R1を求めました。今回は、R2を求めます。





なみりん、さっそくR2を求めてみようか。

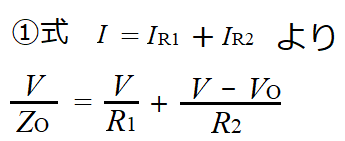

①式をZOR1R2VVOを使って表現してみよう。

下のような式ができました。





各項にVが存在するので、両辺をVで割ると、、、、、電圧減衰率Kの項が現れるのじゃ。



求めたいのはR2なので、R2で式をまとめると下のようになりました。
でも、、、R1が邪魔ですっきりしないわね。

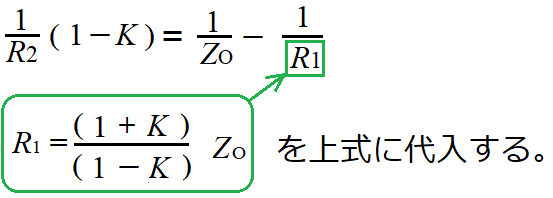

そうだ、ここで前回求めたR1の式を代入するとどうなるかな。





もう少しでR2が求まりそうじゃの。その調子で式を展開してみるのじゃ。

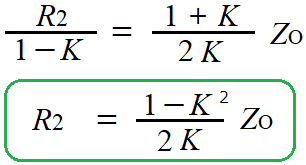

あとは両辺の逆数をとれば求まります。



R2が求まったようじゃの。ここでT型アッテネータとπ型アッテネータのR1R2を求める式をまとめて記載しておこう。Excelを使って、既知のZOや電圧減衰率KからR1R2を算出したり、既知のR1R2から電圧減衰率Kを算出したりする計算シートを作っておくと、後々便利じゃぞ。i-NARTEエンジニア受験を考えている人は是非作っておこう。このツールがあればボーナス問題になるぞ。




次回は、π型アッテネータを組んでみよう。
